活性炭吸附去除二氧化氮，二氧化氮是一種有毒和快速作用的化合物，其有害影響是CO和SO 2的幾倍。本研究的主要目的是從一些材料中制得一系列活性炭吸附劑，并進(jìn)行物理化學(xué)鑒定。檢查不同的制備參數(shù)，以評(píng)估熱解和活化條件對(duì)最終產(chǎn)物性能的影響。最后，我們嘗試將表面性質(zhì)與活性炭去除二氧化氮的能力相關(guān)聯(lián)為了檢查水的存在對(duì)NO 2獲得的材料的吸附能力的影響，在干燥和潮濕條件下進(jìn)行吸附測(cè)量。

　　制得活性炭分析過(guò)程

　　1、在元素分析儀上對(duì)所研究的所有材料進(jìn)行元素分析�；曳趾蛽]發(fā)物的含量的測(cè)定。

　　2、再使用表面積分析儀測(cè)量的低溫氮吸附-解吸等溫線，進(jìn)行炭和活性炭的孔結(jié)構(gòu)的表征。表面積和孔徑分布(來(lái)自等溫線的吸附分支)分別由幾個(gè)方法計(jì)算。

　　3、為了評(píng)估總孔體積和平均孔徑，使用圓柱孔的標(biāo)準(zhǔn)。使用t- plot方法計(jì)算微孔體積和微孔表面積。

　　4、使用由電位滴定實(shí)驗(yàn)來(lái)評(píng)估酸堿表面性質(zhì)。將研磨的約0.1g在50mL 0.01M NaNO 3中的材料置于25℃恒溫的玻璃容器中，并與電解液平衡過(guò)夜。為了消除大氣二氧化碳的影響，懸浮液用氮?dú)獬掷m(xù)飽和。使用體積標(biāo)準(zhǔn)HCl(0.1M)和NaOH(0.1M)作為滴定劑。

　　5、使用以下步驟測(cè)量焦炭和活性炭的pH值：將0.2g干粉樣品的一部分加入到10mL軟化水中，將懸浮液攪拌過(guò)夜達(dá)到平衡。然后測(cè)量懸浮液的pH。

　　活性炭對(duì)二氧化氮的吸附能力

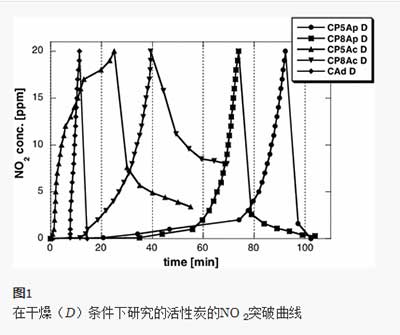

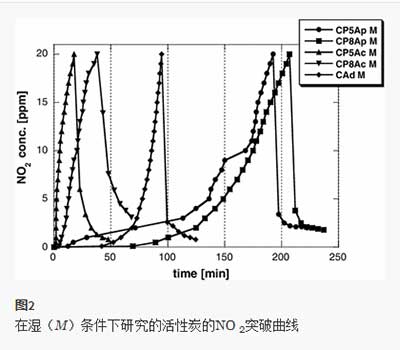

　　大多數(shù)樣品的pH值高，以及大量氧官能團(tuán)的存在表明，當(dāng)作為吸附劑使用時(shí)，它們應(yīng)顯示出對(duì)酸性特征的污染物的高親和力。鑒于這一期望，活性炭在去除二氧化氮中的有用性。相關(guān)測(cè)量結(jié)果列于圖中。 證明了字符和活性炭顯示出對(duì)NO不同吸附特性。其他材料，特別是通過(guò)化學(xué)活化獲得的材料，在去除二氧化氮方面的效果要差得多，它們的吸附容量在6.3-36.4mg / g的范圍內(nèi)變化。對(duì)于從這次實(shí)驗(yàn)材料獲得的活性炭，從氣體流中除去NO 2的有效性隨著熱解溫度的升高而增加。當(dāng)在潮濕條件下實(shí)現(xiàn)吸附時(shí)，特別明顯，然后熱解溫度從500℃升高到800℃，導(dǎo)致吸附能力增加了4倍。熱解溫度對(duì)NO 2效率的影響所獲得的活性炭也表現(xiàn)出去除。

　　已經(jīng)表明，由于熱解和不同的活化變化，可以從原材料獲得一些活性炭顯示出有趣的物理化學(xué)性質(zhì)，更重要的活性炭是對(duì)二氧化氮的良好吸附能力。根據(jù)化學(xué)和熱處理的變化，活性炭顯示不同的元素組成，表面的化學(xué)特性和不同的多孔結(jié)構(gòu)。從我們研究的結(jié)果如下，特別有趣的是通過(guò)物理活化獲得的活性炭。盡管非常不利的結(jié)構(gòu)參數(shù)，它們?cè)诟稍锖统睗駰l件下顯示出高NO 2去除效果，并且不會(huì)發(fā)出大量的氮氧化物(通過(guò)還原NO 2形成)，對(duì)環(huán)境造成嚴(yán)重危害。物理活化樣品的令人驚奇的良好的吸附性質(zhì)肯定是金屬在其結(jié)構(gòu)中的存在的結(jié)果。

本文鏈接：http://cesinstalls.com/hangye/hy544.html

查看更多分類請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
