活性炭負(fù)載氧化鎳的電催化效應(yīng)，在本文中，我們報(bào)告了活性炭摻雜氧化鎳顆粒的合成和光譜特性。然后，以氧化鎳活性炭為電極，在碳糊電極(CPE)上進(jìn)行改性，評(píng)價(jià)其電催化氧化苯酚性能。我們還評(píng)估了改性電極氧化鎳活性炭在自來水和橄欖油樣品中檢測(cè)苯酚的分析性能。

　　酚類被歸類為最嚴(yán)重的環(huán)境污染物之一，這些污染物經(jīng)常被工廠如煉油廠，塑料廠，染料，農(nóng)藥，藥品和煤炭轉(zhuǎn)化等所排放。由于其毒性，頑固性，生物累積性，環(huán)境持久性以及難以降解而被列入129種處理污染物之一�，F(xiàn)已經(jīng)開發(fā)了各種方法來控制不同基質(zhì)中的苯酚，如分光光度法，高效液相色譜法和薄層色譜。然而，電化學(xué)方法已被證明是廉價(jià)和簡單的分析方法，具有顯著的檢測(cè)靈敏度，重現(xiàn)性和易于小型化，而不是其他儀器分析方法。碳糊電極(CPE)屬于廣泛應(yīng)用的有前景的電化學(xué)或生物電化學(xué)傳感器。最近，許多化學(xué)修飾電極的闡述也證明了測(cè)定苯酚的敏感性。用海泡石，蒙脫石，聚酰胺，酶和組織改性的碳糊電極用于電催化苯酚的氧化。

　　活性炭是一種獨(dú)特的一維材料。它的中空內(nèi)部空間和高比表面積可以為許多應(yīng)用提供大量的電化學(xué)反應(yīng)點(diǎn)，如超級(jí)電容器，催化劑，附著或填充各種無機(jī)材料，如金屬，氧化物，硫化物和鹵化物。以前的研究已經(jīng)表明使用活性炭作為導(dǎo)電載體以限制無機(jī)粒子的尺寸從而改善比電容的益處。此外，氧化鎳和活性炭之間強(qiáng)烈的界面相互作用是非常需要的，以促進(jìn)兩個(gè)組分之間的電荷轉(zhuǎn)移，這可以提高電催化性能。鎳(II)水楊醛亞胺，胺，咪唑和四氮雜大環(huán)配合物已經(jīng)成功用作苯酚氧化為兒茶酚和氫醌的催化劑。

　　活性炭摻雜氧化鎳顆粒的合成

　　本工作中使用的所有化學(xué)品均為分析純或可用的最高純度。氫氧化鈉，磷酸氫二鈉，磷酸一鈉和鹽酸，并按原樣使用。苯酚溶解在1.0 × 10 -1 mol L−1磷酸鹽緩沖液(PBS)中，制備1.0的儲(chǔ)備溶液1.0 × 10−3 mol L−1。

　　根據(jù)以下程序制備了修飾電極氧化鎳活性炭：將硝酸鎳與活性炭粉末按重量(w / w)以不同比例混合，而通過物理活化。將混合物在瑪瑙研缽中研磨。所得粉末在不同溫度下在氮?dú)饬飨?100mL min -1)在800 ℃ 下在窯中煅燒17h。通過用石蠟油浸漬到活性炭上的碳粉和鎳顆粒的混合物獲得電極糊。然后將混合物的糊狀物加入到電極腔，并用光滑的紙打磨。電接觸是由碳棒建立的。

　　活性炭摻雜氧化鎳粉末的表征

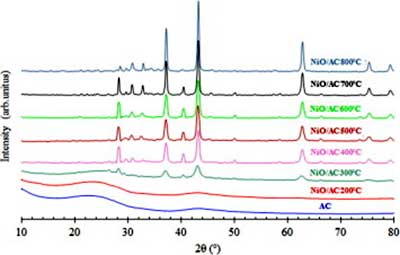

　　由活性炭和活性炭負(fù)載的鎳在不同的熱處理溫度下記錄的X射線衍射圖如圖1 所示。在200中被加熱的樣品 ℃，在2θ顯示有2個(gè)衍射峰 = 23.5和43.5°，對(duì)應(yīng)于(0 0 2)，(1 0 無定形活性炭0)指數(shù)平面。另外，隨著煅燒溫度從300 ℃ 升高到800 ℃ ，反射次數(shù)增加，表明添加的催化劑在2θ = 37.1°，43.2°，62.7°和75.3° 處被氧化成氧化鎳 。這些角度分配給(1 1 1)，(2 0 0)，(2 2 0)和(3 1 1)面，立方晶體的氧化鎳。此外，對(duì)于400-800 ℃ 煅燒的樣品，在對(duì)應(yīng)于(2 2 2)的2θ = 79.3° 處觀察到新的峰。氧化鎳峰的強(qiáng)度也隨著煅燒溫度的增加而增加。

　　圖1、活性炭摻雜氧化鎳(15%)在不同溫度下煅燒的XRD圖譜。

　　實(shí)際應(yīng)用

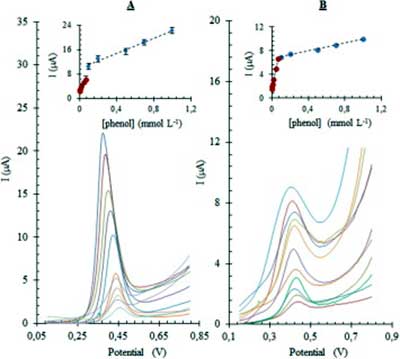

　　為了評(píng)估改性電極氧化鎳活性炭的分析適用性，苯酚測(cè)定在自來水和橄欖油樣品中進(jìn)行。在相同的實(shí)驗(yàn)條件下，差分脈沖伏安法記錄下水樣和添加苯酚的橄欖油，如圖2所示。校準(zhǔn)曲線通過估計(jì)的相關(guān)系數(shù)(R 2 > 0.99)顯示更高的擬合優(yōu)度。

　　圖2、使用DPV方法在的氧化鎳活性炭自來水中(A)和橄欖油(B)樣品的苯酚校準(zhǔn)曲線改性的碳電極在1.0的濃度范圍 × 10 -6 mol L−1至1.0 × 10 -3 mol L−1。

　　測(cè)定結(jié)果的統(tǒng)計(jì)計(jì)算顯示了所提出的方法的適當(dāng)精度(表1)。兩種水樣品以及純水電解質(zhì)的分析靈敏度(也是分析曲線的斜率)幾乎是恒定的。

　　表1、用線性回歸曲線測(cè)定自來水和橄欖油樣品中苯酚的結(jié)果。

　　然而，在橄欖油樣品中觀察到改性電極氧化鎳活性炭對(duì)于高濃度苯酚的敏感性降低。這可能與溶液中的物質(zhì)發(fā)生電化學(xué)過程有關(guān)，對(duì)電極表面上可能的吸附過程不太敏感。當(dāng)將該方法應(yīng)用于水和橄欖油樣品時(shí)，發(fā)現(xiàn)苯酚的濃度低于LOD。發(fā)現(xiàn)矩陣的實(shí)驗(yàn)結(jié)果令人滿意的恢復(fù)(表1)。相對(duì)標(biāo)準(zhǔn)偏差研究通過向電化學(xué)電池添加適量的苯酚標(biāo)準(zhǔn)溶液(2.0 × 10 -5 mol L -1)來進(jìn)行。方法的重復(fù)性由平均相對(duì)標(biāo)準(zhǔn)偏差(RSD)證明(表1)。

　　活性炭負(fù)載氧化鎳改性劑經(jīng)X射線衍射(XRD)和紅外光譜表征。伏安法研究表明，由于電極表面存在鎳顆粒，在修飾電極表面發(fā)生了苯酚的電氧化。通過改變化學(xué)和電化學(xué)參數(shù)來優(yōu)化實(shí)驗(yàn)條件。最后，還將該修飾電極作為實(shí)際樣品中用于測(cè)定苯酚的選擇性，簡單和精確的新型電化學(xué)傳感器進(jìn)行測(cè)試。

本文鏈接：http://cesinstalls.com/hangye/hy587.html

查看更多分類請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
