將活性炭應用于受污染的沉積物是一種具有巨大潛力的原位修復方法。使用傳統(tǒng)方法修復受污染的沉積物，例如用惰性材料進行疏�；蚍馍w，可能非常費力且昂貴。作為一種更具成本效益的替代方案，已經開發(fā)并測試了活性炭吸附劑的原位修正。對于沉積物修復的這種方法，污染物不必被物理去除或分離，但是通過與施加的吸附劑材料結合，其流動性和生物利用度顯著降低。

　　使用的吸附劑類型取決于目標位置存在的污染物。對于被疏水性有機污染物(HOCs)污染的沉積物的修復，活性炭已被確定為高效吸附劑。通過活性炭修正，各種HOC的生物累積和釋放到水相中都降低了高達98%。當吸附劑直接混入沉積物中時，達到這種程度結果所需的活性炭劑量通常低于沉積物干重(dw)的5%。當用作薄層帽時，所需的活性炭量可能更高，因為需要對處理部位進行無間隙覆蓋。已經發(fā)現，在實驗室和現場條件下，活性炭帽厚度為2-5mm效果明顯。本研究的目的是通過開發(fā)一種新型修復材料對沉積物的修復，該修復材料將顆粒活性炭的低環(huán)境影響與粉末活性炭的高修復潛力相結合。對新型材料的另一個概念要求是它在現場易于應用而無需特殊設備。由于材料的高浮力是妨礙活性炭顆粒沉降到所需位置(特別是在更深的水體中)的主要問題之一，因此新開發(fā)的材料也被優(yōu)化為快速下沉。這允許它在淺水和深水中從水面施加。

　　新型活性炭吸附劑顆粒

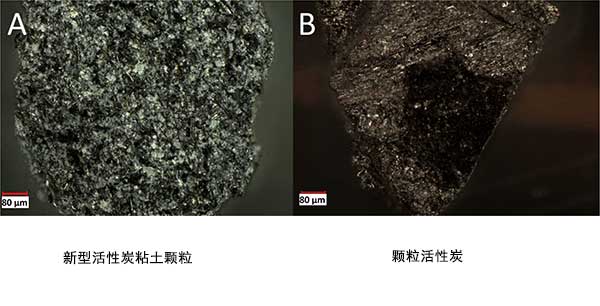

　　使用粘土與顆粒活性炭1:1混合加溫混合后獲得的新型活性炭，這種生產方法被認為是成功的，因為該材料可以保持其形狀并且不會在水中崩解。生產過程的效率相對較低。由于活性炭燃燒，約25-50%的制備的新型活性炭成品損失。然而，活性炭燒盡產生了粘土層，其與施加的粉末活性炭層結合，防止氧氣到達下面的材料�；钚蕴亢谋M后且可用的材料的結構足夠大，以允許容易的機械分離。在立體顯微鏡下檢查最終產品，揭示了顆粒的預期砂巖狀結構，單個活性炭顆粒嵌入粘土基質中。圖1是新型活性炭粘土顆粒，由嵌入穩(wěn)定粘土基質中的粉末狀活性炭顆粒和常規(guī)顆�；钚蕴拷M成。用宏觀鏡拍攝的照片，該圖的擴展版本顯示了在生物測定中使用后吸附劑材料以及隨后從沉積物中回收的吸附劑材料。

　　吸附材料的持水量相比，新型活性炭的水滲透性顯著增加。雖然通過預先加熱活性炭可以略微提高持水量，但這種差異在統(tǒng)計上并不顯著。活性炭粘土的水滲透性較大是其砂巖狀基質的結果。它增加了顆粒內部活性炭表面與周圍介質相互作用的可能性，并促進污染物的擴散。

　　吸附劑材料的浮力測試表明，新型活性炭在水中的沉降速度明顯快于普通活性炭。不能用未經處理的干燥活性炭進行測試，因為大部分顆粒粘附在水面上并且沒有穿過整個柱而是漂移回到表面。在生物體暴露試驗之前的沉積物制備​​階段也進行了這種觀察，活性炭顆粒由于其浮力而難以應用于沉積物。這表明活性炭需要在實驗之前進行預處理，以避免由于漂移而無意識地擴散到非目標區(qū)域。

　　測試過程中沉積物的表征和水質

　　受PCB污染的天然沉積物的dw含量為53.5±0.1%，TOC含量為52.5±0.6g/kg，人工沉積物的dw含量為67.7±0.1%，TOC含量為42.9±0.9g/kg。在任何實驗中，水質參數均未超過可接受的值。氧飽和度通常高于60%。天然沉積物中的pH值保持在6.4和8.4之間，最高測量的氨濃度為1.4mg/L，盡管在大多數容器中沒有發(fā)生顯著的氨生成。填充人工沉積物的微觀世界中的水顯示出8.0至8.8的較高pH值和較高的氨水平(高達3.3mg/L)。

　　修復效率

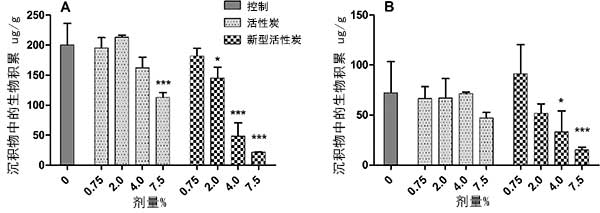

　　與具有兩種測試的常規(guī)活性炭相比，新型活性炭的性能明顯更高。與未修飾的對照沉積物相比，活性炭的使用量在3.4%時大多無效。只有最高使用劑量(7.5%)的活性炭能夠顯著降低多氯聯(lián)苯的生物累積43.44±3.03%(圖2)。另一方面，新型活性炭在2.0%，4.0%和7.5%的劑量下有效。當新型活性炭使用到4.0%時已達到它材料的最高吸附效率，而不是7.5%的活性炭。使用新型活性炭材料幾乎可以完全防止污染物積累。這些研究結果表明新型材料能更經濟實用的修復污染的沉積物。

　　活性炭材料穩(wěn)定性

　　評估兩種活性炭材料的穩(wěn)定性，即它們在暴露實驗后從沉積物中回收。根據使用的劑量，可以回收大約56-90%的最初施用的活性炭和66-72%的新型活性炭。雖然新型活性炭的最大回收率往往較低，但差異無統(tǒng)計學意義。盡管不顯著，但不能排除活性炭顆粒與新型活性炭顆粒的分離。鑒于活性炭在本研究中顯示的小劑量的高影響，不能排除這對結果有影響。特別是，如果可以優(yōu)化新型活性炭的生產過程以進一步減少活性炭的損失，則可以進一步降低不利影響。

　　雖然新型活性炭粘土材料可能無法清除由活性炭引起的不良反應，但它們顯示出對有效吸附劑量的較低副作用的趨勢。與活性炭相比，新型活性炭顯示出更高的修復效率。由于顆粒的密度較高，這些優(yōu)點進一步與更容易的應用和可能更好的現場保留吸附劑材料相結合。總而言之，新型活性炭可以成為傳統(tǒng)顆�；钚蕴亢头勰┗钚蕴康奶娲�品。然而，由于材料的早期開發(fā)階段，在實施現場規(guī)模應用之前需要進一步改進制造工藝。

本文鏈接：http://cesinstalls.com/hangye/hy688.html

查看更多分類請點擊：公司資訊    行業(yè)新聞    媒體報導    百科知識
