四聚乙醛是一種有機(jī)化合物，用來(lái)處理農(nóng)作物上的蝸牛和其他軟體動(dòng)物，并廣泛用于農(nóng)業(yè)。發(fā)現(xiàn)的問(wèn)題是測(cè)驗(yàn)人員在處理過(guò)的飲用水中發(fā)現(xiàn)了痕量的四聚乙醛，其濃度高于標(biāo)準(zhǔn)水平，所以通過(guò)涉及氯或臭氧的其他過(guò)程從水中去除四聚乙醛的常規(guī)處理是無(wú)效的，需要新的方法。本期內(nèi)容我們研究了幾種材料的效率：粉末活性炭和摻雜納米二氧化鈦的活性炭催化劑，不同濃度的碳通過(guò)吸附和水溶液去除四聚乙醛。

　　活性炭的規(guī)格和納米催化劑的合成

　　在實(shí)驗(yàn)中使用的活性炭是木質(zhì)粉末活性炭。其他三種材料是活性炭摻雜二氧化鈦納米催化劑，材料一由十六烷基三甲基溴化銨改性的碳摻雜二氧化鈦納米催化劑，含1.5%碳，98.5%二氧化鈦，材料二含40%活性炭，60%二氧化鈦，材料三含80%活性炭，20%二氧化鈦。合成步驟如下：將丁醇鈦和異丙醇一起加入并攪拌0.5小時(shí)，并將十六烷基三甲基溴化銨加入到水中和異丙醇混合均勻。之后，將尿素溶解在混合物中，然后加入活性炭。然后將該混合物加入先前的丁醇溶液中并在室溫下攪拌24小時(shí)。然后，將混合物在80℃下干燥5小時(shí)，最后在300℃下煅燒3小時(shí)完成。

　　活性炭和納米催化劑的表征

　　圖1呈現(xiàn)活性炭的掃描電子顯微鏡(SEM)圖像，其示出了活性炭的結(jié)構(gòu)和表面表征。圖像顯示碳顆粒的平均尺寸為約20nm，并且這些顆粒聚集在一起并形成平均尺寸為25μm的角形簇�？紫堵蕿�17.78%�？梢钥闯龃氐谋砻媸瞧教沟模�粗糙的和多孔的。最后兩幅顯示的活性炭摻雜二氧化鈦的圖像。在嚴(yán)格攪拌下，將丁醇鈦溶液加入到含有活性炭的擬均勻溶液中，可能形成二氧化鈦，其中活性炭顆粒將其裝飾。

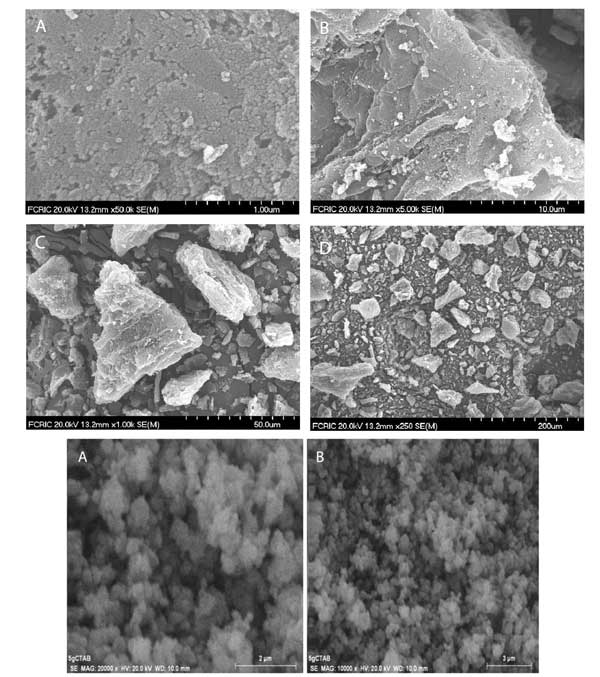

　　圖1：活性炭和二氧化鈦摻雜碳的SEM圖像。

　　批量光反應(yīng)器系統(tǒng)測(cè)試

　　所有實(shí)驗(yàn)均在間歇式反應(yīng)器中進(jìn)行，使用光反應(yīng)器，紫外燈作為輻射源。光反應(yīng)器是由不銹鋼制成的矩形盒子，在底部和頂部安裝有四個(gè)閥門(mén)。將UV-C燈垂直插入并從反應(yīng)器頂部安裝，使其與內(nèi)部溶液接觸。反應(yīng)器被水冷夾套包圍，以防止樣品溶液在反應(yīng)過(guò)程中被UV-C燈加熱。因此，保持約25℃(室溫)的恒定溫度。將反應(yīng)器連接到來(lái)自空氣分接頭的空氣源，以確�；钚蕴炕蛱技{米催化劑充分混合并均勻地分布在反應(yīng)器內(nèi)部從底部到頂部的溶液中。另外，將磁力攪拌器置于反應(yīng)器內(nèi)以攪拌樣品溶液并確保碳材料與溶液接觸。對(duì)于所有實(shí)驗(yàn)，乙醛溶液的體積為500mL，活性炭或碳催化劑的負(fù)載濃度為0.2g L-1，反應(yīng)時(shí)間為2h。

　　使用活性炭降解聚乙醛

　　在該組實(shí)驗(yàn)中使用活性炭(0.1g)，在UV-C光下，在0.1,0.5,1,5和10ppm下，將不同制備的初始濃度的聚乙醛樣品用于2小時(shí)處理。圖2之前和由活性炭處理后聚乙醛的濃度進(jìn)行比較�；钚蕴磕苡行У貜娜芤褐谐�去了聚乙醛，特別是對(duì)于0.1,0.5和1ppm的較低初始濃度(p<0.05)。

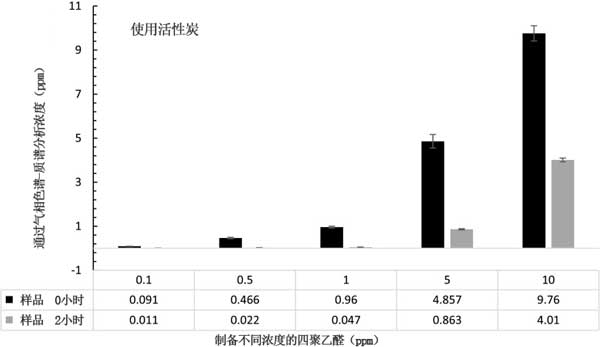

　　圖2：通過(guò)活性炭處理聚乙醛的實(shí)驗(yàn)數(shù)據(jù)。

　　在活性炭去除四聚乙醛的作為聚乙醛增加的初始濃度降低中可以看出，對(duì)于0.1、0.5、1、5和10ppm，較低濃度的乙醛的去除率分別為88%，95%，95%，82%和59%。除去0.5ppm和1ppm時(shí)，乙醛的去除率略低于0.1ppm。這是因?yàn)榈蜐舛鹊奈�附表明存在大量的吸附位點(diǎn)，但只有少量的吸附物，當(dāng)超過(guò)一定比例的吸附劑和吸附質(zhì)時(shí)，吸附減慢。因此，反應(yīng)較慢并且需要更多的吸附時(shí)間可以更有效地除去聚乙醛。

　　使用摻雜二氧化鈦的活性炭催化劑降解聚乙醛

　　二氧化鈦摻雜的碳催化劑被認(rèn)為對(duì)水中的四聚乙醛降解無(wú)效，特別是與活性炭相比。圖3示出了前和2小時(shí)處理被碳摻雜二氧化鈦后在溶液聚乙醛的濃度2在UV-C光納米催化劑。在較高的初始濃度的金屬醛溶液如5、7.5、10和12ppm時(shí)，與較低濃度的降解相比，降解稍微更顯著(2-9%)。

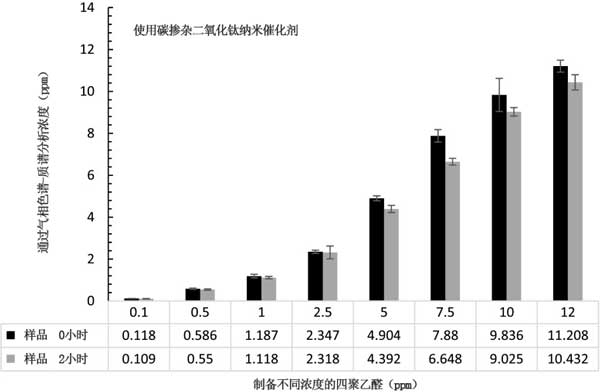

　　圖3：通過(guò)碳摻雜二氧化鈦催化劑處理聚乙醛的實(shí)驗(yàn)數(shù)據(jù)。

　　僅對(duì)于制備的濃度高于5ppm的聚乙醛，處理前后存在顯著差異(p<0.05)，表明在0.1、0.5、1和2.5ppm的制備初始濃度下沒(méi)有去除聚乙醛。四聚乙醛在7.5和10ppm的去除率最高，為去除的15±5和13±5%，四聚乙醛的分別。這可以解釋如下：(1)光催化反應(yīng)速度慢，污染物濃度低，需要更長(zhǎng)的反應(yīng)時(shí)間才能有效降解污染物。因此，在較低濃度(<5ppm)下，2小時(shí)反應(yīng)時(shí)間不足以有效降解聚乙醛，(2)在高濃度下，納米催化劑表面上的活性位點(diǎn)將逐漸被聚乙醛分子填充。因此，去除乙醛會(huì)更低。

　　在活性炭，碳摻雜的幾種二氧化鈦納米催化劑的研究中，活性炭是最有效的降解四聚乙醛的材料。在0.1、0.5、1、5和10ppm的研究濃度范圍內(nèi)，以及2小時(shí)的反應(yīng)時(shí)間內(nèi)，負(fù)載濃度為0.2g L-1的活性炭在低濃度下顯示出比高濃度更顯著的乙醛去除。增加初始的聚乙醛溶液濃度不會(huì)導(dǎo)致更有效的去除乙醛。隨著制備的聚乙醛溶液初始濃度的增加，活性炭對(duì)叔醛的去除率降低。使用活性炭通過(guò)吸附有利于除去聚乙醛，也可以在短時(shí)間去除甲醛。與活性炭相比，碳摻雜的二氧化鈦納米催化劑在研究的濃度范圍，催化劑負(fù)載濃度，光強(qiáng)度和反應(yīng)時(shí)間內(nèi)通過(guò)光催化去除溶液中的聚乙醛無(wú)效。

本文鏈接：http://cesinstalls.com/hangye/hy791.html

查看更多分類(lèi)請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
