出于安全考慮，活性炭很少用于回收基于酮的揮發(fā)性有機(jī)化合物。用活性炭吸附甲基乙基酮(MEK)是一種高度放熱反應(yīng)，可能在活性炭罐中引起燃燒。此外，在解吸的溶劑中產(chǎn)生2,3-丁二醇(BDO)，會(huì)導(dǎo)致回收的溶劑變黃和產(chǎn)生氣味。該研究應(yīng)用連續(xù)吸附-解吸裝置評(píng)估回收的含有改性和原始活性炭的MEK吸附容量和BDO的解吸濃度。

　　大量有機(jī)溶劑，包括酮類(lèi)有機(jī)溶劑，用于各種工業(yè)過(guò)程，大多數(shù)行業(yè)采用顆粒活性炭或活性炭纖維回收揮發(fā)性有機(jī)化合物(揮發(fā)性有機(jī)化合物)。本研究的一部分是基于干燥聚氨酯(PU)合成革工藝廢氣，甲苯和MEK是使用的主要溶劑。在該研究中選擇MEK作為含酮溶劑。已經(jīng)進(jìn)行了大量關(guān)于用活性炭吸附VOC的研究，大多數(shù)研究采用了固定床吸附系統(tǒng)�；钚蕴康奈锢硇再|(zhì)為各種有機(jī)蒸氣提供快速吸附和高吸附能力。在現(xiàn)場(chǎng)應(yīng)用中，蒸汽通常用作再生活性炭的熱源。因此，含有酮或含酯的溶劑往往會(huì)在含有大量水蒸氣和氧氣的環(huán)境中引起水解和氧化問(wèn)題，影響回收溶劑的質(zhì)量和活性炭的性能。

　　本研究的重點(diǎn)是設(shè)計(jì)和構(gòu)建連續(xù)固定活性炭吸附-解吸裝置作為主要測(cè)試系統(tǒng)的溶劑回收工藝。主要目的是降低回收的含有MEK的有機(jī)溶劑的BDO濃度，并增加活性炭的著火點(diǎn)，以減少相關(guān)的火災(zāi)危險(xiǎn)。通過(guò)使用活性炭實(shí)現(xiàn)了相對(duì)有利的回收MEK的吸附-解吸效率。然而，在使用這些活性炭回收的MEK溶劑中，BDO濃度相對(duì)較高。因此，應(yīng)用表現(xiàn)出不同負(fù)載的不同試劑來(lái)改性活性炭，并且通過(guò)實(shí)驗(yàn)評(píng)估效果。而且，解吸溫度，解吸介質(zhì)，實(shí)驗(yàn)評(píng)估了含氧官能團(tuán)對(duì)吸附和解吸過(guò)程的影響。目的是開(kāi)發(fā)一種方法，該方法可用于有效降低回收溶劑中的BDO濃度并提高活性炭的燃點(diǎn)。VOC的分子直徑在大約3到8.5之間。對(duì)于表面吸附，孔徑與吸附物直徑之比是一個(gè)關(guān)鍵參數(shù)，擁有20納米孔隙的活性炭能有效吸附VOCs。

　　連續(xù)吸附解吸循環(huán)試驗(yàn)

　　連續(xù)交流吸附解吸試驗(yàn)的實(shí)驗(yàn)裝置如圖1所示。活性炭固定床反應(yīng)器的直徑為2.72厘米，長(zhǎng)度為30厘米。吸附條件是空氣中MEK=4000ppm，氣體速度=0.3米/秒，吸附溫度30℃，相對(duì)濕度(RH)<10%。將活性炭在烘箱(140-150℃，4小時(shí))中烘烤后，將其取出并置于干燥盤(pán)中冷卻。稱(chēng)量所需的活性炭并置于固定床反應(yīng)器中進(jìn)行吸附試驗(yàn)。將恒定流速的壓縮空氣注入含有有機(jī)溶劑(MEK或甲苯)的氣泡瓶(保持在20℃)中。通過(guò)調(diào)節(jié)轉(zhuǎn)子流量計(jì)來(lái)控制單一(4000ppm MEK或4000ppm甲苯)或二元(2000ppm MEK+2000ppm甲苯)蒸氣的濃度。然后將氣體引入反應(yīng)器中進(jìn)行實(shí)驗(yàn)測(cè)試(保持在30℃)。繼續(xù)進(jìn)行實(shí)驗(yàn)測(cè)試直至吸附劑達(dá)到飽和，其定義為出口VOC濃度達(dá)到入口濃度的95%的時(shí)間。使用VOC分析儀測(cè)量氣流中的蒸氣濃度。然后將活性炭從反應(yīng)器中取出并稱(chēng)重用于計(jì)算飽和MEK吸附容量。

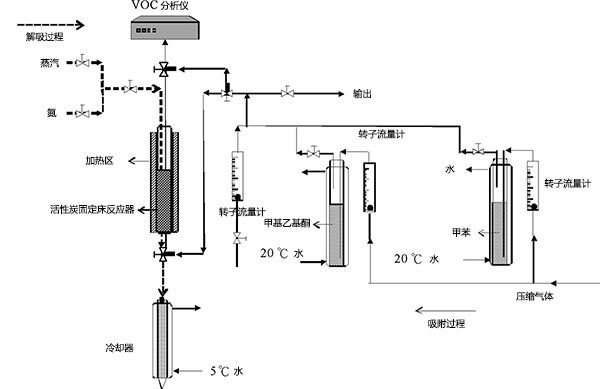

　　圖1.活性炭連續(xù)交流吸附解吸過(guò)程的實(shí)驗(yàn)裝置。

　　在稱(chēng)重后將活性炭重新安裝到反應(yīng)器中。然后將閥門(mén)切換到解吸過(guò)程。將冷卻器的溫度設(shè)定為5℃，并加熱加熱帶直至達(dá)到解吸介質(zhì)的所需溫度(100℃或130℃)。解吸時(shí)間為10分鐘。當(dāng)反應(yīng)器的中心達(dá)到約35℃時(shí)，將解吸介質(zhì)引入反應(yīng)器中。然后收集解吸的溶劑。當(dāng)滿(mǎn)足設(shè)定的解吸時(shí)間時(shí)，終止加熱和解吸介質(zhì)并且溫度開(kāi)始下降。此后，將吹掃的壓縮空氣注入(在某些實(shí)驗(yàn)測(cè)試中使用氮?dú)?到反應(yīng)器中，直到中心溫度降至室溫。收集解吸的溶劑并稱(chēng)重用于計(jì)算活性炭的工作容量。工作容量定義為吹掃后飽和VOC吸附容量與碳上殘余VOC的差值。然后使用氣相色譜儀分析溶劑的組成。

　　活性炭的改性

　　改性劑的主要功能是與活性炭中灰分的金屬成分形成鍵合，并降低活性炭與酮的反應(yīng)性。所用的改性劑包括乙醇胺，乙二胺，MgO和KNO 3，用于可能減少BDO的產(chǎn)生和提高活性炭的燃點(diǎn)。在改性之前，將活性炭烘烤并在150℃下干燥4小時(shí)。圖2顯示了用于改性的活性炭，改性劑和浸漬溶劑的量。

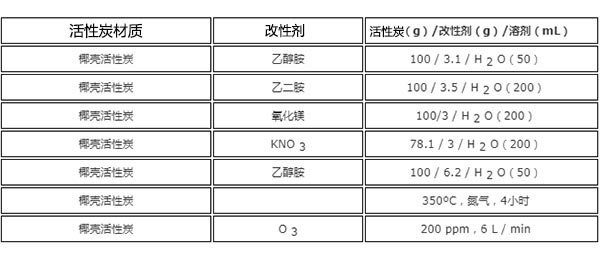

　　圖2.使用的活性炭，改性劑和浸漬溶劑。

　　活性炭?jī)?nèi)含氧官能團(tuán)對(duì)BDO濃度的影響

　　活性炭在350℃氮?dú)庵刑幚?小時(shí)以除去部分含氧官能團(tuán)，與活性炭在臭氧處理24小時(shí)后做對(duì)比。在三個(gè)循環(huán)期間基于相同的吸附解吸程序，MEK的吸附和解吸特性以及兩種處理方法的BDO濃度。結(jié)果表明，在第一次循環(huán)期間解吸溶劑中氮?dú)馓幚淼腂DO濃度分別為0.023wt%，第二次和第三次循環(huán)期間的0.089wt%和0.106wt%(平均值為0.073wt%)。第一次循環(huán)期間解吸溶劑中臭氧處理的BDO濃度約為0.116%。然而，在第二和第三循環(huán)期間，BDO濃度分別急劇增加至0.576wt%和0.723wt%(平均值為0.472wt%)。

　　結(jié)果表明，使用適當(dāng)?shù)母男詣┖拓?fù)載的方法改性活性炭，降低活性炭?jī)?nèi)含氧官能團(tuán)含量，使用N 2作為解吸和吹掃氣體，并降低MEK濃度可以有效地抑制MEK氧化以產(chǎn)生BDO。此外，使用N 2的不同方法，例如應(yīng)用到改性活性炭上，降低MEK的進(jìn)料濃度，可以同時(shí)施加，以達(dá)到高抑制效果。盡管這些方法在抑制BDO濃度方面表現(xiàn)出令人滿(mǎn)意的效果，但活性炭吸附性能可能受到影響。這期的實(shí)驗(yàn)結(jié)果是改性后的活性炭能在回收或加工酮基VOC方面的應(yīng)用。

本文鏈接：http://cesinstalls.com/hangye/hy666.html

查看更多分類(lèi)請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
